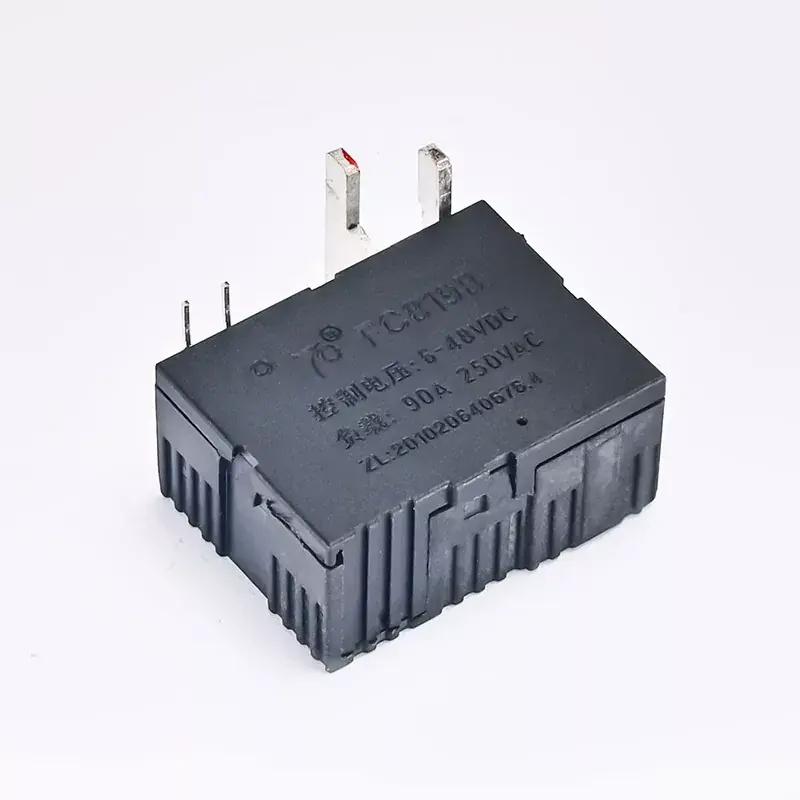

Lerelais de verrouillagesont divisés en triphasés et monophasés. Nous avons vérifié les informations pertinentes et constaté que le courant de commutation des contacts des relais à verrouillage magnétique sur le marché peut atteindre 150 A ; la tension de la bobine de commande est DC9V, DC12V, etc., et la durée de vie électrique est généralement 10 000 fois ; la durée de vie mécanique est généralement de 1 million de fois ; la chute de tension de contact est inférieure à 100 mV. Par conséquent, les relais à verrouillage présentent les caractéristiques d’économie d’énergie, de performances stables, de petite taille et de grande capacité de charge. Comparés aux relais électromagnétiques, les relais à verrouillage magnétique ont des performances supérieures.
Relais à accrochage magnétiquesont un nouveau type de relais développé ces dernières années. Ils constituent également un interrupteur automatique. Comme les autres relais électromagnétiques, ils connectent et déconnectent automatiquement les circuits. La différence est que l'état normalement fermé ou normalement ouvert du relais de verrouillage magnétique dépend entièrement de l'action de l'aimant permanent, et la conversion de son état de commutation est complétée par le déclenchement d'un signal électrique d'impulsion d'une certaine largeur.
Lorsque la bobine passe du courant dans différentes directions, des champs magnétiques de différentes polarités seront générés, ce qui attirera ou repoussera l'aimant permanent interne, et les contacts de l'interrupteur seront fermés ou déconnectés par l'aimant. La bobine de commande du relais à verrouillage magnétique n'a pas besoin d'être alimentée pendant une longue période et une seule impulsion est nécessaire pour contrôler l'ouverture ou la fermeture.
1. Élargissez la plage de contrôle
Exemple : lorsque le signal de commande du relais multicontact atteint une certaine valeur, plusieurs circuits peuvent être commutés, déconnectés et connectés en même temps selon les différentes formes du groupe de contacts.
2. Amplification
Exemple : les relais sensibles, les relais intermédiaires, etc. peuvent contrôler des circuits de forte puissance avec de très petites quantités de contrôle.
3. Signalisation complète
Exemple : lorsque plusieurs signaux de commande sont entrés dans le relais multi-enroulements sous une forme prescrite, ils sont comparés et intégrés pour obtenir l'effet de commande prédéterminé.
4. Automatique, télécommande, surveillance
Exemple : Lerelaissur l'appareil automatique peut former un circuit de contrôle de programme avec d'autres appareils électriques pour réaliser un fonctionnement automatique.
