Spécifications actuelles :80A/100A/120A
Plage de tension :6V - 48V
Durée de vie électrique :15 000 fois
Température de fonctionnement :-40° à 85° Celsius
Matériel:Cuivre de haute qualité et isolant haute résistance
Méthode de montage :Montage sur rail ou fixation par vis
Notre relais de verrouillage est conçu pour répondre aux exigences de vitesse de réponse de commutation de courant en mode de charge rapide. Combiné à une conception de circuit efficace et à des matériaux de haute qualité, sa vitesse de réponse d'ouverture et de fermeture est rapide et stable. Ce relais de verrouillage de contrôle de pile de charge 80A 100A 120A garantit non seulement la durabilité en cas d'utilisation à haute fréquence, mais minimise également la perte de puissance pendant la transmission de courant. Dans le même temps, la mise à niveau des fonctions est également effectuée pour l'environnement de la pile de recharge afin d'assurer une commutation de courant efficace et stable dans diverses conditions de travail, conformément aux exigences croissantes du marché en matière d'infrastructure de recharge pour véhicules électriques.
| TENSION (Vcc) |
RÉSISTANCE DE LA BOBINE (Q)±10 % |
BOBINE Puissance (W) | FONCTIONNEMENT TENSION (VCC) |
LIBÉRATION TENSION (Vcc) |
AUTORISER LA TENSION (Vcc) |
||
| Célibataire | DOUBLE | Célibataire | DOUBLE | ||||
| 9 | 81,0 | 40,5/40,5 | 1h00 | 2h00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (FORMULAIRE DE CONTACT) | 1B | |
| (CONTACT MATÉRIEL) | (ALLIAGE D'ARGENT | |
| (CONTACT CHUTE DE TENSION 10A) | Max.15mV | |
| (ÉVALUATION DU CONTACT) | 80A 250VAC | |
| (TENSION DE COMMUTATION MAX.) | 250 VCA | |
| (COURANT DE COMMUTATION MAX.) | 80A | |
| (PUISSANCE DE COMMUTATION MAX.) | 20000VA | |
| (DURÉE DE VIE) | (MÉCANIQUE) | 5×10⁵OPS |
| (ÉLECTRIQUE) | 1×10⁴OPS | |
| (TEMPS DE FONCTIONNEMENT) | 20 ms maximum |
| (HEURE DE LIBÉRATION) | 20 ms maximum |
| (RÉSISTANCE DIÉLECTRIQUE)(50/60HZ,1Min) | |
| (CONTACT&BOBINE) | 6000 VCA |
| (CONTACT&CONTACT) | 1500 VCA |
| (CHAMP&CHAMP) | |
| (RÉSISTANCE D'ISOLATION, 500VDC) | 1000MQ minimum. |
| (POIDS) | 38g |

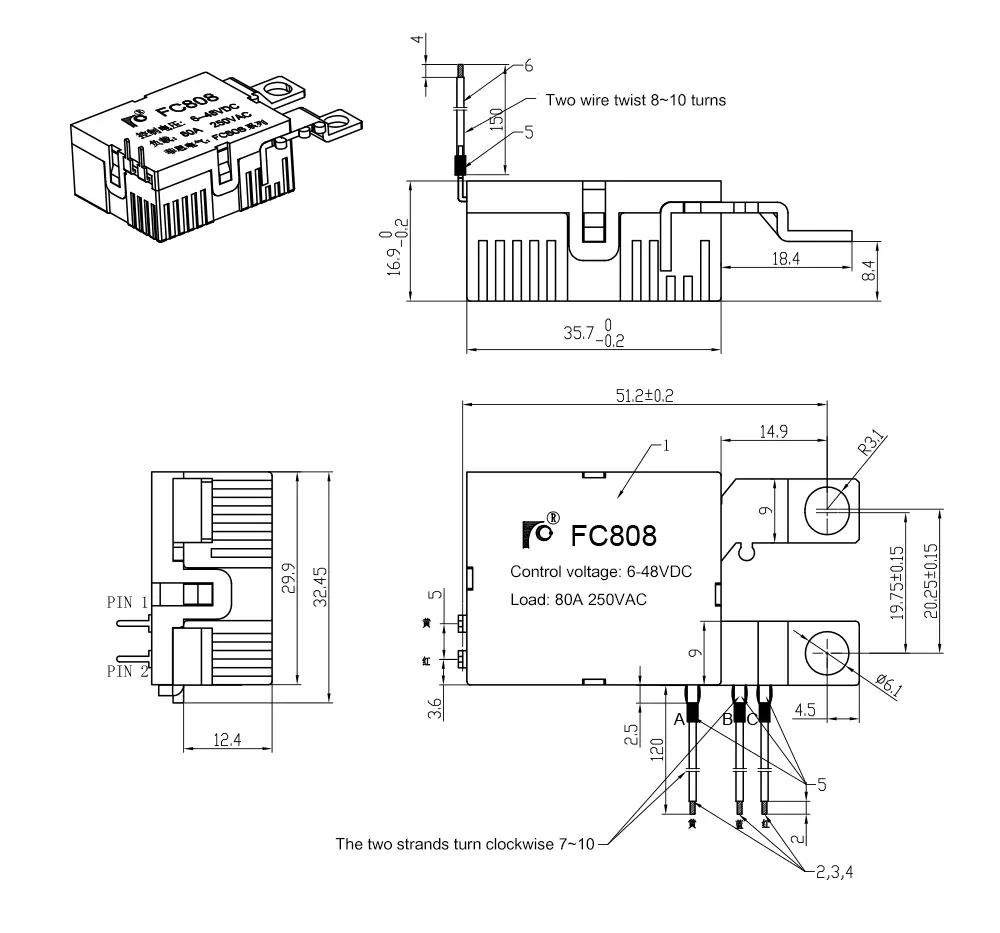

| (DIMENSIONS TOTALES) | (en dessin) |
| TENSION (Vcc) |
RÉSISTANCE DE LA BOBINE (Q)±10 % |
BOBINE Puissance (W) | FONCTIONNEMENT TENSION (VCC) |
LIBÉRATION TENSION (Vcc) |
AUTORISER LA TENSION (Vcc) |
||
| Célibataire | DOUBLE | Célibataire | DOUBLE | ||||
| 9 | 81,0 | 40,5/40,5 | 1h00 | 2h00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (FORMULAIRE DE CONTACT) | 1B | |
| (CONTACT MATÉRIEL) | (ALLIAGE D'ARGENT) | |
| (CONTACT CHUTE DE TENSION 10A) | Max.15mV | |
| (ÉVALUATION DU CONTACT) | 100 A 250 VAC | |
| (TENSION DE COMMUTATION MAX.) | 250 VCA | |
| (COURANT DE COMMUTATION MAX.) | 100A | |
| (PUISSANCE DE COMMUTATION MAX.) | 25 000 VA | |
| (DURÉE DE VIE) | (MÉCANIQUE) | 5×10⁵OPS |
| (ÉLECTRIQUE) | 1×10⁴OPS | |
| (TEMPS DE FONCTIONNEMENT) | 20 ms maximum |
| (HEURE DE LIBÉRATION) | 20 ms maximum |
| (RÉSISTANCE DIÉLECTRIQUE)(50/60HZ,1Min) | |
| (CONTACT&BOBINE) | 6000 VCA |
| (CONTACT&CONTACT) | 1500 VCA |
| (CHAMP&CHAMP) | |
| (RÉSISTANCE D'ISOLATION, 500VDC) | 1000MQ minimum. |
| (POIDS) | 40g |
| (DIMENSIONS TOTALES) | (en dessin) |
| TENSION (Vcc) |
RÉSISTANCE DE LA BOBINE (Q)±10 % |
BOBINE Puissance (W) | FONCTIONNEMENT TENSION (VCC) |
LIBÉRATION TENSION (Vcc) |
AUTORISER LA TENSION (Vcc) |
||
| Célibataire | DOUBLE | Célibataire | DOUBLE | ||||
| 9 | 81,0 | 40,5/40,5 | 1h00 | 2h00 | ≤6,3 | ≤6,3 | 48 |
| 12 | 144,0 | 72/72 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 576,0 | 288/288 | ≤16,8 | ≤16,8 | 120 | ||
| (FORMULAIRE DE CONTACT) | 1B | |
| (CONTACT MATÉRIEL) | (ALLIAGE D'ARGENT | |
| (CONTACT CHUTE DE TENSION 10A) | Max.10mV | |
| (ÉVALUATION DU CONTACT) | 120 A 250 VAC | |
| (TENSION DE COMMUTATION MAX.) | 250 VCA | |
| (COURANT DE COMMUTATION MAX.) | 120A | |
| (PUISSANCE DE COMMUTATION MAX.) | 30000VA | |
| (DURÉE DE VIE) | (MÉCANIQUE) | 5×10⁵OPS |
| (ÉLECTRIQUE) | 1×10⁴OPS | |
| (TEMPS DE FONCTIONNEMENT) | 30 ms maximum |
| (HEURE DE LIBÉRATION) | 30 ms maximum |
| RÉSISTANCE DIÉLECTRIQUE (50/60HZ, 1Min) | |
| CONTACT & BOBINE | 6000 VCA |
| CONTACT&CONTACT | 1500 VCA |
| (CHAMP&CHAMP) | |
| (ISOLATION RÉSISTANCE, 500 V CC) |
1 000 MΩ Min. |
| (POIDS) | 50g |

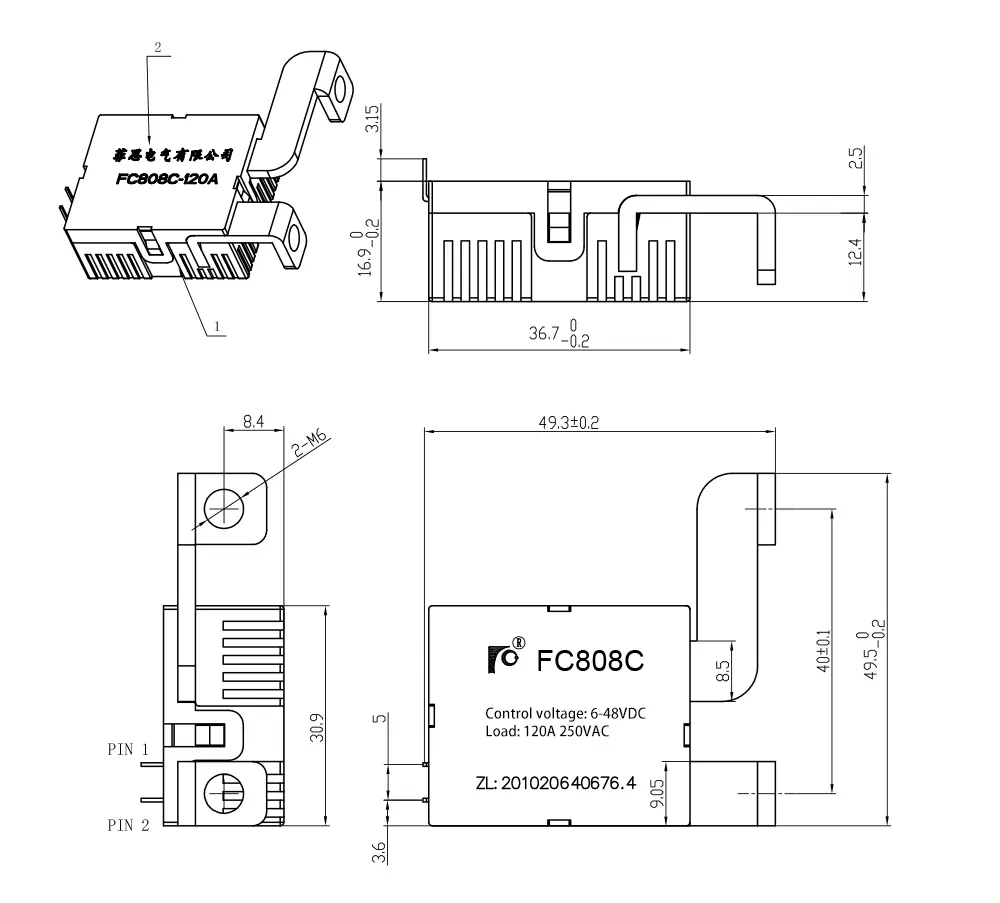

| (DIMENSIONS TOTALES) | (en dessin) |
