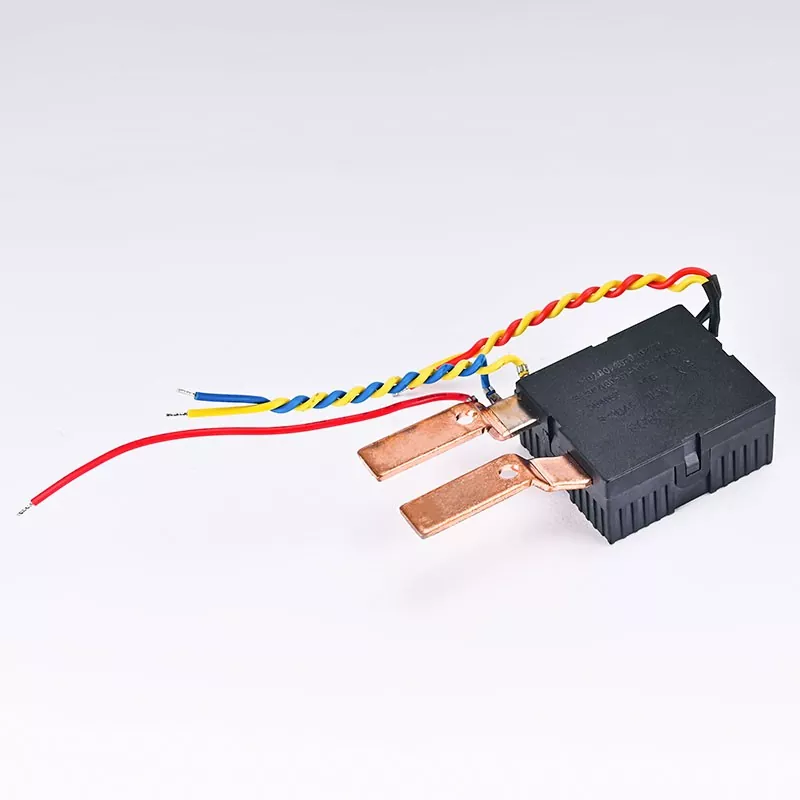

Relais de verrouillage de type rail 4P monophasé 80A

Le relais de verrouillage de type rail 4P monophasé 80 A de ce produit est un dispositif de contrôle efficace axé sur les systèmes d'alimentation intelligents et convient aux environnements à débit élevé et à charge élevée. Sa résistance d'échantillonnage de 250 microohms réduit considérablement la perte de puissance dans des conditions de fonctionnement normales, rendant l'appareil plus efficace. La conception montée sur rail du relais rend l'intégration du système très pratique et les utilisateurs peuvent rapidement l'installer et le remplacer dans des armoires de distribution électrique ou des panneaux de commande d'automatisation. Grâce à sa plage de températures de fonctionnement considérable et à sa construction robuste, le relais peut résister à une variété d'environnements difficiles et garantir un fonctionnement fiable à long terme.

(SPÉCIFICATION DE LA BOBINE) 20 ℃

Caractéristiques

Capacité de courant élevé : peut transporter un courant jusqu'à 80 A pour répondre aux besoins de différents équipements électriques.

Faible résistance d'échantillonnage : la résistance d'échantillonnage de 250 microohms (μΩ) réduit efficacement la perte de courant et améliore l'efficacité de l'utilisation de l'énergie.

Formulaire de contact 4P : fournit quatre contacts pour prendre en charge une logique de contrôle et des connexions d'appareils plus complexes afin de répondre à une variété de besoins d'application.

Conception d'installation de rail de guidage : une installation de rail de guidage conforme aux normes DIN facilite une intégration et une maintenance rapides et améliore la flexibilité du système.

Technologie de rétention magnétique : la consommation de courant est extrêmement faible en état de maintenance, ce qui contribue à réduire la consommation d'énergie globale et à prolonger la durée de vie de l'équipement.

Domaines d'application

Système d'alimentation intelligent : en tant que contrôleur clé du réseau électrique intelligent et du système de distribution, il garantit l'efficacité de la répartition de l'énergie.

Automatisation industrielle : contrôlez efficacement le démarrage, l'arrêt et le réglage de divers équipements industriels pour obtenir une gestion efficace des équipements.

Systèmes d'énergie renouvelable : utilisés pour la conversion et le contrôle de l'énergie dans les systèmes de production d'énergie solaire ou éolienne afin d'améliorer la fiabilité et la sécurité du système.

Système électrique du bâtiment : utilisé dans les systèmes de maison intelligente et d'automatisation des bâtiments pour obtenir un contrôle intelligent de l'éclairage, de la climatisation et d'autres équipements.

1. Assurer la sécurité : avant l'installation, veuillez vous assurer que l'alimentation électrique est débranchée pour garantir la sécurité.

2. Emplacement de fixation : Choisissez un emplacement mural adapté et fixez le relais dans un endroit sec et aéré.

3. Étapes de câblage : connectez les câbles concernés conformément aux instructions de câblage fournies par le produit.

4. Test fonctionnel : une fois l'installation terminée, mettez sous tension et effectuez divers tests fonctionnels pour vous assurer que le relais fonctionne correctement.

Mode d'emploi

1. L'état d'usine du relais à verrouillage magnétique est l'état de contact fermé (état de réinitialisation), mais l'état peut changer en raison de facteurs tels qu'un impact pendant le transport ou l'installation du relais. Il est donc nécessaire de prendre des mesures pour le réinitialiser avant utilisation.

2. Afin de garantir un fonctionnement fiable du relais de verrouillage magnétique, la tension d'excitation appliquée à la bobine doit atteindre la valeur nominale et la largeur d'impulsion doit atteindre plus de 3 fois le temps d'action.

3. Assurez-vous de l'utiliser dans la plage de courant et de tension nominale pour éviter de dépasser sa capacité de charge. Vérifiez régulièrement les points de contact et le câblage pour garantir de bonnes connexions et des conditions de travail stables.

4. Pendant l'utilisation, ne laissez pas tomber, ne jetez pas, ne lancez pas et ne laissez pas tomber le produit à haute altitude. Cela affectera les performances du produit. Si une anomalie est constatée, veuillez couper immédiatement l'alimentation électrique pour inspection afin de garantir la sécurité de l'équipement.

Spécifications d'emballage : 400 pièces par boîte

Période de garantie : 1 an (hors dommages causés par l'homme)

Prix : Veuillez contacter le service commercial pour obtenir le dernier devis et les informations de commande.

Commande

service client

Si vous avez des questions sur le produit ou avez besoin d'une assistance technique, n'hésitez pas à contacter notre équipe de service client. Nous vous fournirons des réponses et des services professionnels pour garantir que vos besoins soient satisfaits.
