Relais à accrochage, qui constituent un moyen efficace de maintenir un état de commutation avec une faible consommation d'énergie, constituent un élément essentiel des systèmes électriques et électroniques. Les relais à verrouillage utilisent une brève impulsion pour changer d'état et rester dans leur position finale sans énergie constante, contrairement aux relais traditionnels qui ont besoin d'une source de tension constante pour maintenir leur état. Cet article examine les utilisations et les avantages des relais à verrouillage ainsi que la manière dont ils sont activés et réinitialisés.
Après avoir été déclenché, un relais à accrochage, également appelé relais bistable, conserve sa position même en cas de coupure de courant. Définir et réinitialiser sont ses deux états stables. Les impulsions de commande font basculer le relais entre ces états.
Les relais à verrouillage fonctionnent via l'un des deux mécanismes principaux suivants :
1. Relais de verrouillage à bobine unique
Un relais de verrouillage à bobine unique fonctionne avec une seule bobine qui reçoit des impulsions de polarité alternée pour changer son état.
- Réglage du relais (état ON) : une impulsion de tension positive excite la bobine, déplaçant les contacts internes vers la position définie.
- Réinitialisation du relais (état OFF) : Une impulsion de tension négative (ou une impulsion de polarité inversée) ramène les contacts en position de réinitialisation.
Une fois le relais commuté, il reste dans cet état jusqu'à ce qu'une autre impulsion le modifie.
2. Relais de verrouillage à double bobine
Un relais de verrouillage à double bobine possède deux bobines distinctes : une pour le réglage et une pour la réinitialisation.
- Réglage du relais (état ON) : une brève impulsion sur la bobine "set" déplace les contacts internes en position ON.
- Réinitialisation du relais (état OFF) : Une brève impulsion sur la bobine de « réinitialisation » ramène les contacts en position OFF.
Étant donné que les contacts maintiennent leur position magnétiquement ou mécaniquement, aucune alimentation continue n'est nécessaire pour maintenir cet état.
- Efficacité énergétique : Depuisrelais de verrouillagene nécessitent pas de puissance constante pour maintenir leur état, ils consomment moins d'énergie que les relais traditionnels.
- Faible génération de chaleur : une consommation d'énergie réduite signifie une accumulation de chaleur minimale, améliorant ainsi la durabilité.
- Fonctionnement stable : les relais de verrouillage restent dans leur dernière position même en cas de panne de courant.
- Idéal pour les systèmes alimentés par batterie : leur capacité à maintenir un état sans courant continu les rend parfaits pour les appareils alimentés par batterie.
Plusieurs industries utilisent des relais de verrouillage, notamment :
Les appareils économes en énergie et les systèmes d’éclairage intelligents sont des exemples de domotique.
Contrôle industriel : une commutation économe en énergie est nécessaire pour les systèmes et machines automatisés.
Applications pour le relais de réseau et la commutation de signaux dans les télécommunications.
Electronique automobile : systèmes électriques et commandes de vitres électriques.
Relais à accrochagesont une option populaire dans les applications sensibles à l'énergie car ils offrent un moyen efficace de maintenir les états des circuits sans alimentation constante. Ils sont essentiels car ils peuvent être configurés et réinitialisés avec peu d'énergie, que ce soit dans les réseaux de communication, les appareils électroménagers ou l'automatisation industrielle. Connaître leur fonctionnement garantit qu'ils sont utilisés aussi efficacement que possible dans une variété d'applications électriques et électroniques.

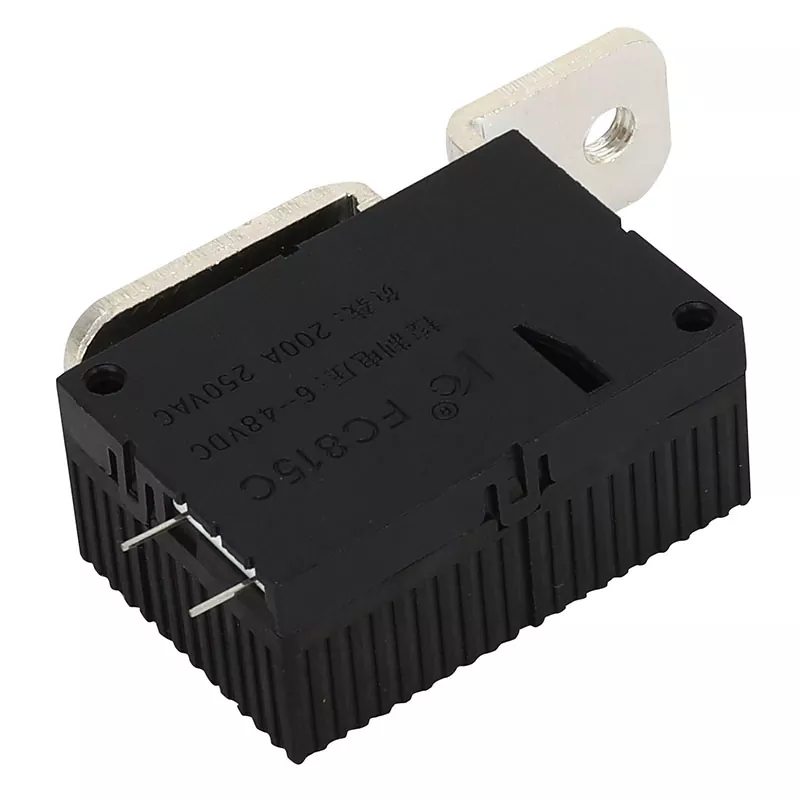

Face Electric Co., Ltd. a toujours adhéré à la politique de qualité « d'innovation continue et de gestion pragmatique » et a créé des produits de marque industrielle avec la philosophie commerciale de survie par l'assurance qualité et le développement par une production à grande échelle. À l'heure actuelle, les relais de verrouillage conçus et développés indépendamment par notre société peuvent fournir une variété de spécifications allant de 16 A à 200 A parmi lesquelles les clients peuvent choisir. Les produits de la société répondent aux exigences de la directive européenne ROHS et les produits de la société ont obtenu des brevets d'invention nationaux et des certificats de brevet de modèle d'utilité ; Visitez notre site Web à l'adresse www.facerelay.com pour en savoir plus sur nos produits. Pour toute demande de renseignements, vous pouvez nous joindre aulydia@face-relay.com.
