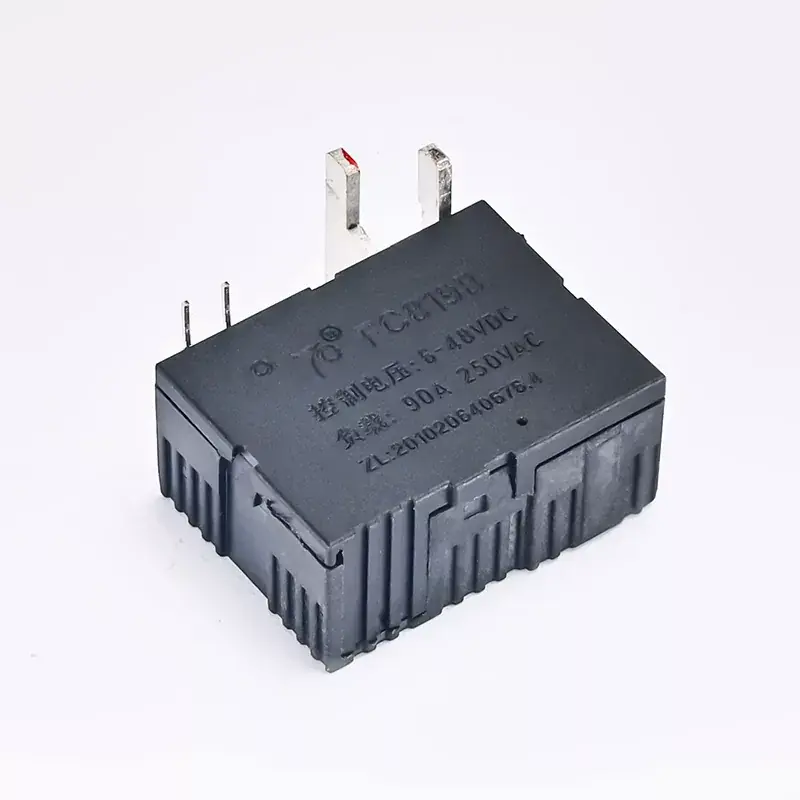

Les relais qui se verrouillent constituent une méthode efficace et à faible consommation pour maintenir un état de commutation.Relais à accrochageutilisent une brève impulsion pour changer d'état et rester dans leur position finale sans énergie constante, contrairement aux relais traditionnels qui ont besoin d'une source de tension constante pour maintenir leur état. Le contrôle efficace d'un relais à verrouillage est examiné dans cet article.

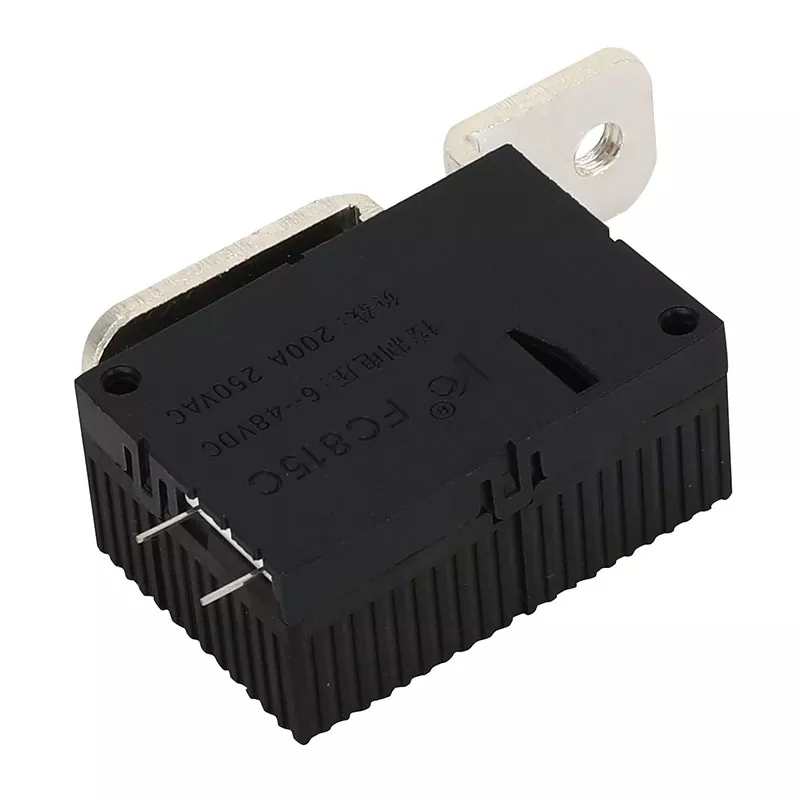

Après avoir été déclenché, un relais à accrochage, également appelé relais bistable, conserve sa position même en cas de coupure de courant. Définir et réinitialiser sont ses deux états stables. Les impulsions de commande font basculer le relais entre ces états.
Contrôler unrelais de verrouillagedépend de son type : simple bobine ou double bobine.
1. Contrôle d'un relais de verrouillage à bobine unique
Un relais de verrouillage à bobine unique fonctionne avec des impulsions de polarité alternée :
- Réglage du relais (état ON) : l'application d'une impulsion de tension positive excite la bobine et déplace les contacts internes vers la position définie.
- Réinitialisation du relais (état OFF) : l'application d'une impulsion de tension négative (ou d'une impulsion de polarité inversée) ramène les contacts en position de réinitialisation.
Pour contrôler un relais à accrochage à simple bobine, vous pouvez utiliser :
- Circuit pont en H : pour changer la polarité de la tension appliquée à la bobine.
- Microcontrôleur (MCU) avec deux sorties : une sortie fournit une impulsion positive et une autre fournit une impulsion négative.
2. Contrôle d'un relais de verrouillage à double bobine
Un relais de verrouillage à double bobine possède deux bobines distinctes : une pour le réglage et une pour la réinitialisation :
- Réglage du relais (état ON) : une brève impulsion sur la bobine "set" déplace les contacts internes en position ON.
- Réinitialisation du relais (état OFF) : Une brève impulsion sur la bobine de « réinitialisation » ramène les contacts en position OFF.
Pour contrôler un relais à accrochage à double bobine, vous pouvez utiliser :
- Interrupteurs à bouton-poussoir : un interrupteur pour la bobine réglée et un autre pour la bobine réinitialisée.
- Sorties du microcontrôleur : programmées pour envoyer une impulsion à la bonne bobine lorsque cela est nécessaire.
- Circuit de commutation à transistor ou MOSFET : pour piloter des relais tension/courant plus élevés à partir de sources de contrôle de faible puissance.
- Efficacité énergétique : un contrôle approprié garantit une consommation d’énergie minimale.
- Fiabilité : L'utilisation d'une technique de commutation correcte évite les dysfonctionnements du relais.
- Intégration : s'intègre facilement aux systèmes d'automatisation et aux microcontrôleurs.
Plusieurs industries utilisent des relais de verrouillage, notamment :
L’éclairage intelligent et les applications d’économie d’énergie sont des exemples de domotique.
Contrôle industriel : une commutation efficace est nécessaire pour les systèmes et machines automatisés.
Télécommunications : mesures d'économie d'énergie et routage du signal.
L'électronique automobile comprend des appareils fonctionnant sur batterie comme les commandes de vitres électriques.
Connaître le type de lrelais attenantet l'utilisation du mécanisme de commutation approprié sont essentielles pour le contrôler. Garantir un contrôle approprié permet un fonctionnement fiable et efficace dans une variété d'applications, qu'il s'agisse de l'utilisation d'un pont en H, d'un microcontrôleur ou de commutateurs manuels.
