Dans les systèmes électriques,transformateurs de courantet les transformateurs de tension sont couramment utilisés pour assurer une mesure et un contrôle sûrs et précis du courant et de la tension. Bien que ces deux appareils se chevauchent dans leurs fonctions, ils présentent des différences significatives en termes de conception, de principes de fonctionnement et de scénarios d'application.

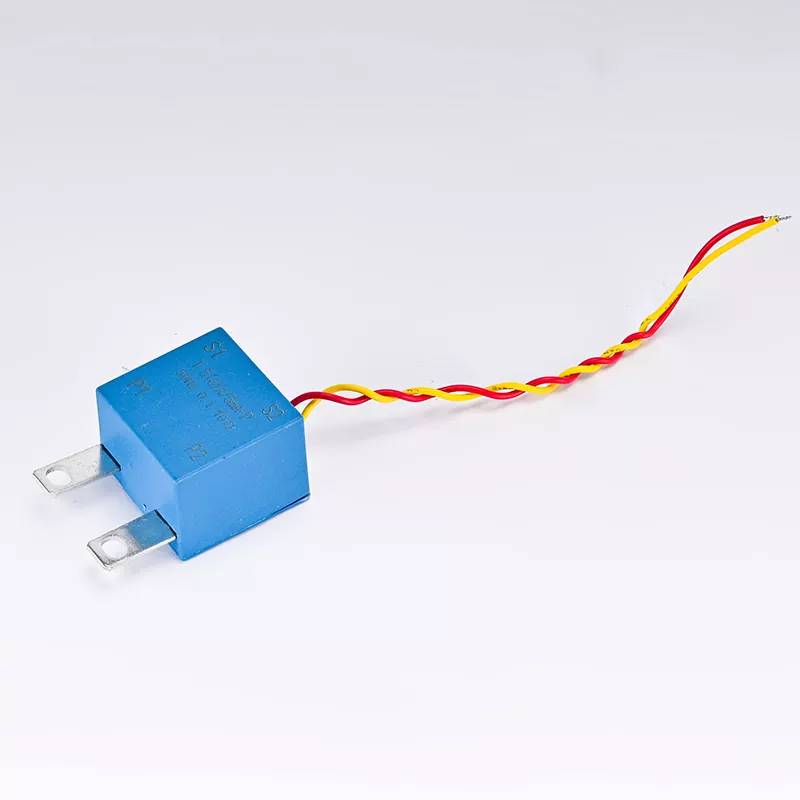

En principe, un transformateur de courant (CT) est un appareil qui convertit des courants importants en petits courants et fonctionne sur la base du principe de l'induction électromagnétique. Dans les systèmes électriques, les TC sont souvent utilisés pour mesurer des courants importants afin de protéger et de contrôler les circuits. L'enroulement primaire d'un TC est directement connecté en série dans le circuit, tandis que l'enroulement secondaire est connecté à un instrument de mesure ou à un dispositif de protection. Lorsque le courant traverse le côté primaire, un courant correspondant est généré du côté secondaire selon le principe de l'induction électromagnétique. Un transformateur de tension (VT) est un dispositif qui convertit la haute tension en basse tension, également basé sur le principe de l'induction électromagnétique. Les VT sont utilisés pour mesurer les hautes tensions dans les systèmes électriques afin de garantir la sécurité et la précision. L'enroulement primaire d'un TT est connecté en parallèle dans le circuit, tandis que l'enroulement secondaire est connecté à un instrument de mesure ou à un dispositif de protection. Lorsqu'il y a une tension du côté primaire, une tension correspondante est générée du côté secondaire selon le principe de l'induction électromagnétique.
Les deux ont des objectifs de mesure différents.Transformateurs de courantsont principalement utilisés pour mesurer le courant pour la surveillance et la protection des systèmes électriques. Ils peuvent être utilisés pour la mesure du courant, la mesure de l'énergie, la protection contre les courts-circuits et la protection contre les surcharges. Le courant de sortie du CT est généralement normalisé à 5 ampères ou 1 ampère pour être compatible avec les instruments de mesure et les dispositifs de protection standard.
Les transformateurs de tension sont principalement utilisés pour mesurer la tension à des fins de surveillance et de protection des systèmes électriques. Ils peuvent être utilisés pour la mesure de tension, la mesure d’énergie, la surveillance d’isolation et la protection contre les surtensions. La tension de sortie du VT est généralement normalisée à 100 volts ou 100/√3 volts pour être compatible avec les instruments de mesure et dispositifs de protection standard.
Les deux ont des objectifs de conception différents. Les transformateurs de courant doivent tenir compte de la sécurité du courant lors de la conception. Les TC étant directement connectés en série dans le circuit, ils doivent pouvoir résister au courant de court-circuit dans le circuit. Le côté primaire du TC est généralement conçu avec une plus grande section transversale pour réduire la résistance et la perte de chaleur tout en garantissant un fonctionnement sûr dans des conditions de court-circuit.
Les transformateurs de tension doivent prendre en compte la sécurité de la tension lors de la conception. Étant donné que les TT sont connectés en parallèle dans le circuit, ils doivent être capables de résister aux surtensions dans le circuit. Il existe généralement une isolation à haute résistance entre les côtés primaire et secondaire du TT pour garantir un fonctionnement sûr dans des conditions de haute tension. Dans le domaine d'application, les transformateurs de courant sont largement utilisés dans divers maillons du système électrique, notamment les centrales électriques, les sous-stations et les réseaux de distribution. Ils peuvent être installés sur des équipements tels que des lignes de transmission, des transformateurs et des moteurs pour surveiller et protéger ces équipements contre les surcharges et les courts-circuits. Les transformateurs de tension sont également largement utilisés dans divers maillons du système électrique, en particulier dans les situations où des tensions élevées doivent être mesurées et contrôlées. Ils peuvent être installés dans les sous-stations et les réseaux de distribution pour surveiller et protéger les systèmes électriques contre les surtensions et les défauts d'isolation.
En termes d'erreur, letransformateur de courantL'erreur provient principalement de l'influence de la saturation magnétique et de la charge latérale secondaire. Afin de réduire l'erreur, le CT est généralement conçu avec une perméabilité magnétique plus élevée et une résistance côté secondaire plus faible. La précision du CT se situe généralement entre 0,2 % et 0,5 %, ce qui est suffisant pour la plupart des applications de systèmes électriques. L'erreur du transformateur de tension provient principalement de l'influence de la saturation magnétique et de la charge secondaire, ainsi que de la perte d'isolation entre les côtés primaire et secondaire. Pour réduire l'erreur, le VT est généralement conçu avec une perméabilité magnétique élevée et une faible résistance secondaire, et des matériaux à haute résistance d'isolation sont utilisés. La précision du VT est généralement comprise entre 0,2 % et 0,5 %, ce qui est suffisant pour la plupart des applications de systèmes électriques.
En termes d'exigences d'inspection de maintenance, la maintenance du transformateur de courant comprend généralement la vérification des connexions des côtés primaire et secondaire et la garantie que le TC n'est pas saturé magnétiquement ou endommagé. L'étalonnage du CT est généralement effectué après l'installation et pendant la maintenance régulière pour garantir la précision de la mesure. La maintenance du transformateur de tension comprend généralement la vérification des connexions des côtés primaire et secondaire et la garantie que le VT n'est pas saturé magnétiquement ou endommagé. L'étalonnage du VT est généralement effectué après l'installation et pendant la maintenance régulière pour garantir la précision de la mesure.
