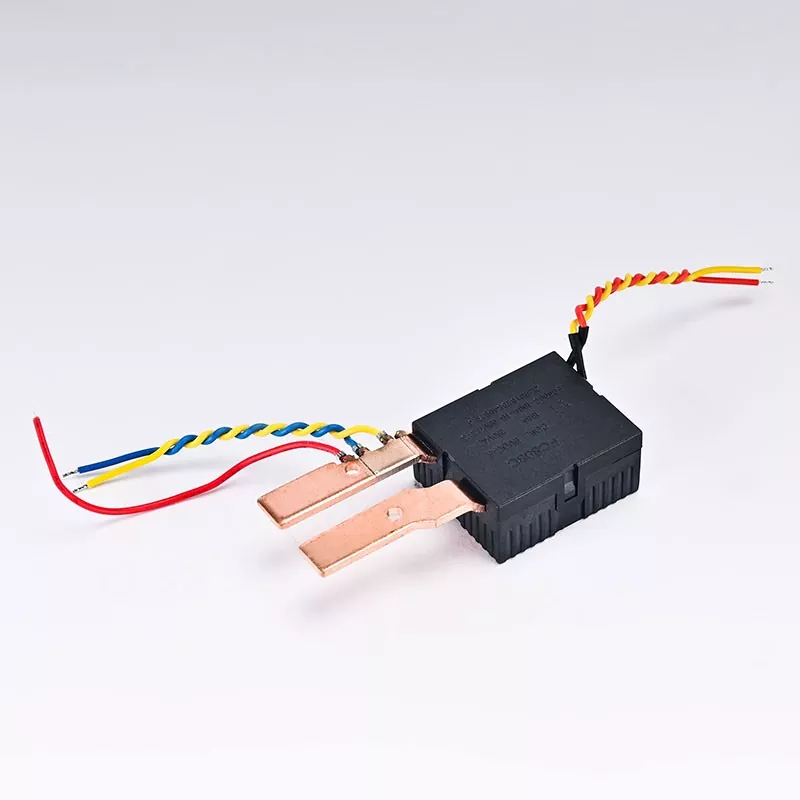

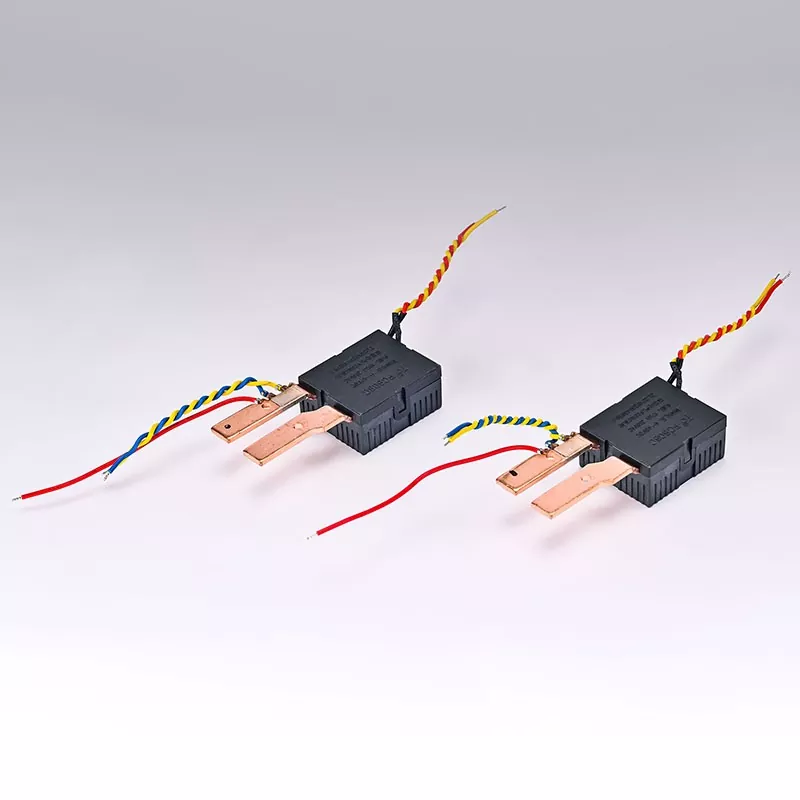

Relais de verrouillage de type rail 4P monophasé 100A

Conçu pour les systèmes d'alimentation intelligents, ce relais à verrouillage de type rail 4P monophasé de 100 A fournit une solution fiable pour gérer le flux de courant. La conception à quatre contacts du boîtier lui permet de contrôler facilement plusieurs sorties, ce qui le rend adapté à une utilisation dans des scénarios où plusieurs charges doivent être gérées simultanément. La conception montée sur rail de ce relais simplifie considérablement le processus d'installation, ce qui en fait un choix idéal pour les armoires électriques et les systèmes de contrôle automatisés. Le produit peut résister à des températures de fonctionnement de -20°C à 60°C, garantissant sa fiabilité et sa stabilité dans une variété d'environnements. Après des tests rigoureux, le relais peut fonctionner normalement dans diverses conditions de travail pour mieux répondre aux besoins des systèmes d'alimentation intelligents.

(SPÉCIFICATION DE LA BOBINE) 20 ℃

Caractéristiques du produit

Capacité de charge de courant élevée : prend en charge des charges jusqu'à 100 A, adaptée à une variété d'équipements électriques de haute puissance.

Faible résistance d'échantillonnage : la résistance d'échantillonnage de 200 microohms (μΩ) réduit efficacement la perte de courant, améliore l'efficacité du système et réduit la génération de chaleur.

Quatre contacts (4P) : le relais de verrouillage convient aux boîtiers 4P, prend en charge plusieurs boucles de contrôle ou contrôle d'appareils et répond aux besoins des applications électriques complexes.

Installation sur rail DIN : la conception d'installation sur rail conforme aux normes DIN facilite une intégration rapide et une configuration modulaire, et améliore la flexibilité.

Technologie de maintien magnétique : le courant de fonctionnement est presque nul à l'état de maintien, ce qui réduit considérablement la consommation d'énergie et prolonge la durée de vie de l'équipement.

Domaines d'application

Système électrique intelligent : largement utilisé dans la surveillance et la gestion de l’énergie, favorisant le développement et l’amélioration de l’efficacité des réseaux intelligents.

Automatisation industrielle : adaptée au contrôle de divers types d’équipements industriels, améliorant l’efficacité du travail et la sécurité des lignes de production.

Énergie renouvelable : utilisée dans les systèmes d'énergie solaire et éolienne pour contrôler et gérer la conversion et la production d'énergie afin de garantir un fonctionnement efficace du système.

Automatisation des bâtiments : dans les systèmes de gestion de bâtiments intelligents, contrôlez les équipements électriques tels que l'éclairage et la climatisation pour parvenir à une utilisation plus intelligente de l'énergie.

1. Assurer la sécurité : avant l'installation, assurez-vous que l'alimentation électrique est débranchée pour garantir la sécurité.

2. Position fixe : Choisissez une position murale appropriée et fixez le relais dans un endroit sec et aéré.

3. Étapes de câblage : connectez les câbles concernés conformément aux instructions de câblage fournies par le produit.

4. Test de fonctionnement : après l'installation, allumez l'alimentation et effectuez divers tests fonctionnels pour vous assurer que le relais fonctionne correctement.

Mode d'emploi

1. L'état d'usine du relais à verrouillage magnétique est l'état de contact fermé (état de réinitialisation), mais en raison de facteurs tels que l'impact pendant le transport ou l'installation du relais, l'état peut changer. Il est donc nécessaire de prendre des mesures pour le réinitialiser avant utilisation.

2. Afin de garantir le fonctionnement fiable du relais de verrouillage magnétique, la tension d'excitation appliquée à la bobine doit atteindre la valeur nominale et la largeur d'impulsion doit atteindre plus de 3 fois le temps d'action.

3. Assurez-vous qu'il est utilisé dans la plage de courant et de tension nominale pour éviter de dépasser sa capacité de charge. Vérifiez régulièrement les points de contact et les conditions de câblage pour garantir une bonne connexion et un état de fonctionnement stable.

4. Ne laissez pas tomber, ne jetez pas et ne laissez pas tomber le produit pendant l'utilisation, car cela affecterait les performances du produit. Si une anomalie est détectée, veuillez immédiatement couper l'alimentation pour inspection afin de garantir la sécurité de l'équipement.

Spécifications d'emballage : 400 par boîte

Période de garantie : 1 an (hors dommages causés par l'homme)

Prix : Veuillez contacter le service commercial pour obtenir le dernier devis et les informations de commande.

Commande

Service client

Les excellentes performances du relais à verrouillage magnétique de Feisi Electric en matière de réduction de la consommation d'énergie et d'assurance de la fiabilité du système peuvent garantir que le produit constitue un choix idéal pour le contrôle électrique moderne. Pour plus d’informations ou une assistance technique, n’hésitez pas à nous contacter !
